Deteção de Fugas de Água com Termocâmara
A termografia é um método não invasivo utilizado na investigação de fugas de água, infiltrações e humidades, permitindo observar diferenças de temperatura nas superfícies sem abrir paredes, tetos ou pavimentos.
Uma fuga escondida pode alterar a temperatura dos materiais à sua volta. Através de uma câmara termográfica profissional, conseguimos visualizar esses padrões térmicos e utilizá-los para delimitar zonas suspeitas e orientar o diagnóstico.
Na Desentopesgotos utilizamos equipamento profissional de termografia integrado com outros métodos de deteção sempre que necessário.
O que vê realmente uma câmara termográfica?
Uma termocâmara não vê através das paredes e não mostra diretamente a água dentro da tubagem.
O equipamento mede a radiação infravermelha emitida pelas superfícies e transforma essas diferenças de temperatura numa imagem térmica.
Quando existe água ou humidade num determinado material, o seu comportamento térmico pode alterar-se. Essa diferença pode produzir um padrão distinto relativamente às zonas envolventes.
A análise termográfica pode, assim, ajudar a identificar:
- Alterações térmicas associadas à presença de humidade;
- Percursos prováveis de água;
- Zonas afetadas que ainda não apresentam sinais visíveis;
- Comportamento de tubagens de água quente;
- Diferenças térmicas em pavimentos e paredes;
- Áreas que justificam investigação adicional.
O resultado deve ser sempre interpretado no contexto da instalação.

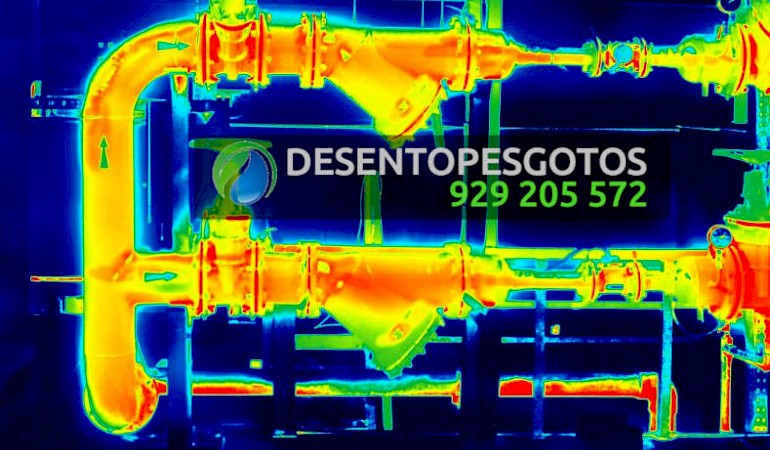

Termografia em fugas de água quente
As redes de água quente são uma das aplicações mais interessantes da termografia.
Quando existe uma tubagem de água quente embutida num pavimento ou parede, a temperatura pode permitir visualizar parcialmente o seu percurso.
Se existir uma fuga, o padrão térmico pode apresentar uma alteração ou dispersão numa determinada zona.
Isto pode ajudar a restringir significativamente a área de investigação antes de qualquer abertura.
A visibilidade depende, contudo, da profundidade da tubagem, materiais existentes, isolamento, temperatura da água e características construtivas.
Fugas em sistemas de aquecimento
A termografia também pode ser útil na investigação de circuitos de aquecimento e outras redes hidráulicas com diferenças de temperatura.
Quando existe suspeita de perda numa instalação, analisamos o comportamento térmico das superfícies e procuramos padrões anormais ao longo do percurso provável da rede.
Quando a imagem térmica não é suficientemente conclusiva, o diagnóstico pode ser complementado com:
- Testes de pressão;
- Deteção eletroacústica;
- Gás traçador;
- Medição de humidade;
- Outros testes adequados à instalação.

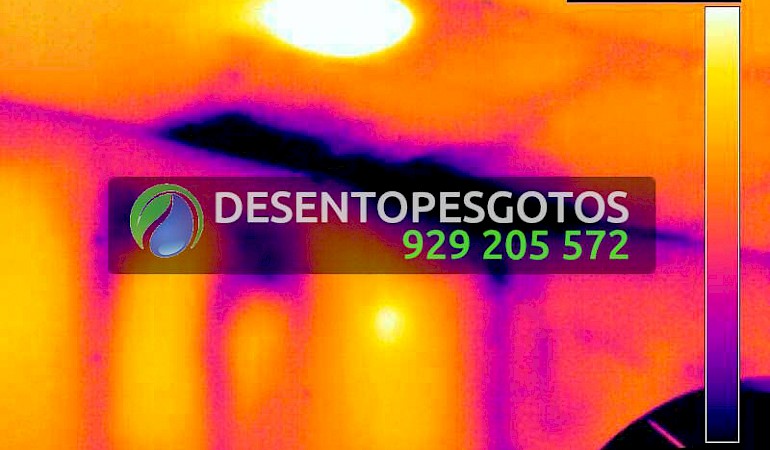

Termografia em paredes e tetos
Nem todas as fugas estão associadas a água quente.
A presença de humidade também pode modificar a forma como uma parede ou teto aquece e arrefece.
Uma zona húmida pode apresentar um comportamento térmico diferente da área seca envolvente, permitindo identificar padrões que não são ainda evidentes a olho nu.
Isto pode ser particularmente útil quando existem:
- Manchas de origem desconhecida;
- Humidade persistente;
- Infiltrações entre apartamentos;
- Tetos afetados sem ponto de entrada evidente;
- Suspeita de água a deslocar-se através da construção.
A água pode aparecer longe da fuga
Este é um ponto importante na interpretação das imagens térmicas.
A zona húmida observada através da termografia não corresponde necessariamente ao ponto onde a fuga começou.
A água pode deslocar-se através de uma laje, parede, isolamento, caixa técnica ou junta construtiva antes de se acumular numa determinada zona.
Por isso, identificar uma área fria ou quente numa imagem térmica não significa automaticamente que devemos abrir exatamente nesse ponto.
Primeiro é necessário relacionar o padrão observado com o percurso das tubagens e o comportamento da infiltração.
Termografia e medição de humidade
Uma das formas de melhorar a interpretação consiste em relacionar a imagem térmica com medições de humidade nas superfícies analisadas.
Se uma zona apresenta um padrão térmico diferente e simultaneamente valores de humidade superiores às áreas envolventes, temos informação adicional para orientar a investigação.
Ainda assim, determinar que existe humidade não significa automaticamente determinar a sua origem.
É necessário perceber de onde pode estar a chegar a água.
Nem todas as humidades são fugas de canalização
Este ponto merece uma secção própria porque aumenta bastante a credibilidade da página.
Uma mancha numa parede ou teto pode resultar de:
- Fuga numa tubagem de abastecimento;
- Anomalia numa rede de esgoto;
- Rede de águas pluviais;
- Impermeabilização degradada;
- Infiltração através de fachada ou cobertura;
- Condensação;
- Ponte térmica;
- Juntas construtivas;
- Outras causas relacionadas com o edifício.
A termografia ajuda a observar e delimitar o comportamento térmico da zona, mas o diagnóstico deve considerar estas diferentes hipóteses.
Termografia em infiltrações entre apartamentos
Uma mancha no teto de uma fração não demonstra, por si só, que existe uma fuga diretamente no pavimento da fração superior.
A água pode deslocar-se antes de se tornar visível.
Nestes casos, podemos utilizar a termografia para observar a extensão aparente da zona afetada e relacionar os padrões encontrados com casas de banho, cozinhas, prumadas, tubagens e outras infraestruturas próximas.
Consoante os resultados, são selecionados os testes seguintes para tentar determinar qual a rede responsável pela infiltração.
Quando utilizamos termografia?
A termocâmara pode ser particularmente útil na investigação de:
- Fugas em redes de água quente;
- Sistemas de aquecimento;
- Tubagens embutidas;
- Humidade em paredes e tetos;
- Infiltrações entre pisos;
- Pavimentos com sinais de humidade;
- Zonas onde não é aconselhável começar imediatamente por uma abertura;
- Situações em que é necessário delimitar a área afetada.
Também pode ser utilizada como método inicial para determinar onde concentrar os restantes testes.
Termografia ou eletroacústica?
Os dois métodos analisam fenómenos completamente diferentes.
A deteção eletroacústica procura sons e vibrações produzidos pela fuga numa tubagem pressurizada.
A termografia procura diferenças de temperatura nas superfícies.
Em determinadas situações, uma técnica pode fornecer informação que a outra não consegue obter.
Por exemplo, numa rede de água quente embutida, a termografia pode ajudar a visualizar o percurso térmico da instalação. Numa rede pressurizada sem contraste térmico significativo, a eletroacústica pode ser mais adequada.
Termografia ou gás traçador?
O gás traçador procura identificar onde um gás introduzido na instalação consegue escapar através de uma perda de estanquidade.
A termografia não necessita de introduzir gás na rede, mas depende da existência de condições térmicas que permitam distinguir padrões relevantes.
Por isso, o gás traçador pode ser particularmente útil quando a termografia não fornece informação suficientemente conclusiva.
E quando suspeitamos da rede de esgotos?
Uma infiltração que aparece apenas quando se utiliza um duche, sanita, lava-loiças ou outra descarga pode estar associada à rede de drenagem e não à rede de abastecimento.
Nestes casos, podem ser mais adequados métodos como:
- Inspeção vídeo CCTV;
- Testes com corantes fluorescentes e UV;
- Testes controlados de utilização;
- Verificação das ligações e equipamentos sanitários.
A termografia pode ajudar a observar a zona afetada, mas não substitui a inspeção da rede que está efetivamente sob suspeita.
Um diagnóstico pode combinar vários métodos
Não selecionamos um equipamento simplesmente porque existe uma mancha de humidade.
Primeiro procuramos perceber quando aparece a água, que instalações existem na zona e qual a rede que poderá estar envolvida.
Consoante a situação, o diagnóstico pode combinar:
- Termografia;
- Medição de humidade;
- Eletroacústica;
- Gás traçador;
- Testes de pressão;
- Corantes fluorescentes e UV;
- Inspeção vídeo CCTV.
Esta combinação permite cruzar informação e reduzir a área de pesquisa antes de recomendar uma abertura.
Deteção profissional de fugas com termocâmara
A Desentopesgotos realiza deteção de fugas de água em apartamentos, moradias, condomínios, lojas, escritórios e outras instalações.
A termografia faz parte dos métodos disponíveis para investigar fugas ocultas, infiltrações e humidades sem origem evidente, sendo utilizada quando as características da instalação justificam este tipo de análise.
Se tem uma mancha de humidade, infiltração entre pisos ou suspeita de fuga numa tubagem embutida, podemos avaliar a situação e selecionar o método mais adequado.
Termografia • Eletroacústica • Gás Traçador • Testes de Pressão • CCTV
Ligue ou envie WhatsApp: 929 205 572
Diagnosticar primeiro. Abrir apenas quando necessário.
